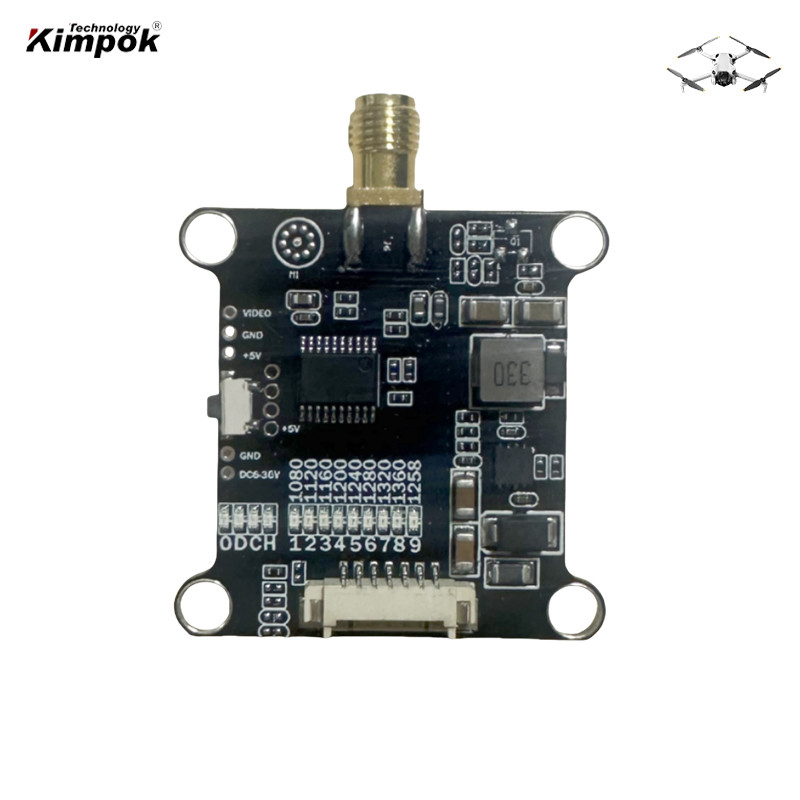

1.2G FPV VTX 1.2Ghz 1.6W módulo de transmisor de vídeo inalámbrico para la transmisión digital de drones
Especificaciones
Punto de trabajo | El SPEC. |
Banda de frecuencias | 1120-1360Mhz |
El canal | 8 canales |
Frecuencia del canal | 1120/1160/1200/1240/1280/1320/1360/1258 (MHz) |
Potencia de RF | 0. 1mW / 25mW / 200mW / 1600mW |
Subportador de audio | 6Las señales de radio son de una frecuencia igual o superior a 5 MHz. |
Tipo de modulación | FM |
Control de la frecuencia | PYR |
Control del subportador de audio | PYR |
Estabilidad de frecuencia | Las señales de radio son de una frecuencia de más de 100 kHz. |
Precisión de la frecuencia | Las señales de radio son las siguientes: |
El valor de las pérdidas de la empresa | -26 ± 2 dB |
S/N ((Cuatro ± 3MHz) | > 70d antes de Cristo |
Error de portador del canal | 1dB |
Puerto de la antena | 50 ohmios |
Formato de entrada | NTSC o PAL |
Nivel de entrada de vídeo | Tipo 1V±0,2Vp-p |
Nivel de entrada de audio | Tipo 1V±0,2Vp-p |
Temperatura de funcionamiento | -10°C ~ +60°C |
Fuente de alimentación de entrada | CC 7-36V |
Válvula de salida | DC 7 a 36 V; DC5 V |
Dimensión del perfil | 45.5mm(L) * 35.8mm(W) * 8.4mm(H) |
Posición del orificio de instalación | 30.5 mm x 30.5 mm |
Peso neto | 10 gramos |
Precauciones para el uso
1Cuando se instale el módulo de transmisión de imagen, se reservará un cierto espacio para garantizar la convección de aire alrededor del módulo y la refrigeración del módulo; en caso contrario,si se activa la protección contra el sobrecalentamiento del módulo, la emisión de energía se reducirá e incluso se cerrará.
2Se sugiere asegurar el alcance de voltaje correcto y corregir los ánodos positivos y negativos antes de encender para evitar que el elemento se queme.
3Se sugiere confirmar que la antena se ha instalado en el terminal de salida de RF antes de encender para extender la vida útil del módulo.
4. Lea la instrucción antes de utilizarla para garantizar el cableado correcto y prolongar la vida útil del módulo.
