Transmisor de video VTX UAV de alta potencia de 10W 3.3G, transmisor FPV VTX de 3.3Ghz, compatible con el protocolo IRC Tramp RC Drone
I. Especificaciones
1. 3.3GHz 16 CH:3170MHz-3470MHz
2.Potencia máxima: 10W (1W/2.5W/5W,7.5W,10W, ajustable);
3. Voltaje de entrada: CC 15V-36V, compatible con 4-8S entrada de batería
4. Conector de antena: SMA Hembra orificio interno
5. Audio inteligente: IRC Tramp
6. Método de disipación de calor: aleación de aluminio carcasa, disipador de calor y ventilador
7. Espaciamiento de agujeros: 20mm*20mm/ø2mm
8. Dimensión: 65.8mm*37.3mm*19.3mm
9. Peso: 48.15g

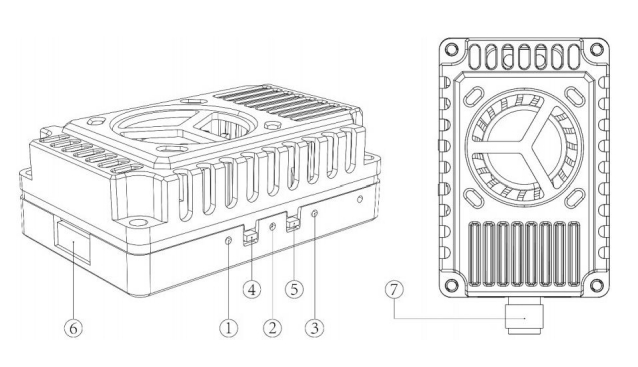

II. Función Introducción
1. Indicador de canal: LED rojo
2. Banda indicador: LED azul
3. Indicador de encendido: LED verde
4. Botón de cambio de banda y canal
5. Botón de cambio de potencia
6. Conector de alimentación 1.0 6P
7. SMA Hembra orificio interno
II. Control Método e LED Indicador
1. El botón 4 se utiliza para cambiar de banda y canal; cada vez que se presiona el botón 4 durante un corto período de tiempo para cambiar al siguiente canal, el LED rojo 1 parpadeará, 1.2.3.4.5.6.7.8 en secuencia. ¡La operación puede ser cíclica; consulte el siguiente diagrama para obtener más detalles!
| Presione brevemente el botón 4 para cambiar de canal |
| LED rojo |
CH1 |
CH2 |
CH3 |
CH4 |
CH5 |
CH6 |
CH7 |
CH8 |
|
| |
Parpadea una vez |
Parpadea dos veces |
Parpadea 3 veces |
Parpadea 4 veces |
Parpadea 5 veces |
Parpadea 6 veces |
Parpadea 7 veces |
Parpadea 8 veces |
|
2. Mantenga presionado el botón 4 para cambiar de banda de frecuencia. Mantenga presionado durante 5 segundos y el LED azul correspondiente parpadeará, indicando los grupos de frecuencia A y B en secuencia. ¡Esta operación se puede repetir; consulte la figura a continuación para obtener más detalles!
| Mantenga presionado el botón 4 para cambiar de canal |
| Azul LED |
Banda A |
Banda B |
| |
Parpadea una vez |
Parpadea dos veces |
3. El botón 5 es el botón de ajuste de potencia. Cada pulsación corta cambia el nivel de potencia en un paso, recorriendo los cinco niveles de 1W, 2.5W, 5W, 7W y 10W. El LED verde es la luz indicadora de encendido, con los siguientes estados como se muestra en la figura a continuación: 1W parpadea una vez, 2.5W parpadea dos veces, 5W parpadea tres veces, 7.5W parpadea cuatro veces y 10W parpadea cinco veces. Mantenga presionado durante 3 segundos para ingresar al modo pit, con la luz verde encendida. ¡Consulte la figura a continuación para obtener más detalles!
| Presione brevemente el botón 5 Interruptor de encendido |
| Verde LED |
Pit Modo |
1W |
2.5W |
5W |
7.5W |
10W |
| |
Brillo E |
terno |
Parpadea 1 vez |
Parpadea dos veces |
Parpadea tres veces |
Parpadea cuatro veces |
Parpadea cinco veces
Nota: Este dispositivo de transmisión de imágenes tiene una función de protección de temperatura. Cuando la temperatura del dispositivo de transmisión de imágenes supera los 100°C, la potencia de transmisión del dispositivo de transmisión de imágenes se reducirá en un nivel. Si la temperatura permanece por encima de 100°C, la potencia de transmisión se reducirá en otro nivel hasta que alcance el nivel de potencia más bajo (25mW). En este punto, la temperatura del dispositivo de transmisión de imágenes disminuirá. Cuando la temperatura descienda a 95°C, la potencia de transmisión volverá al nivel de potencia originalmente establecido.
