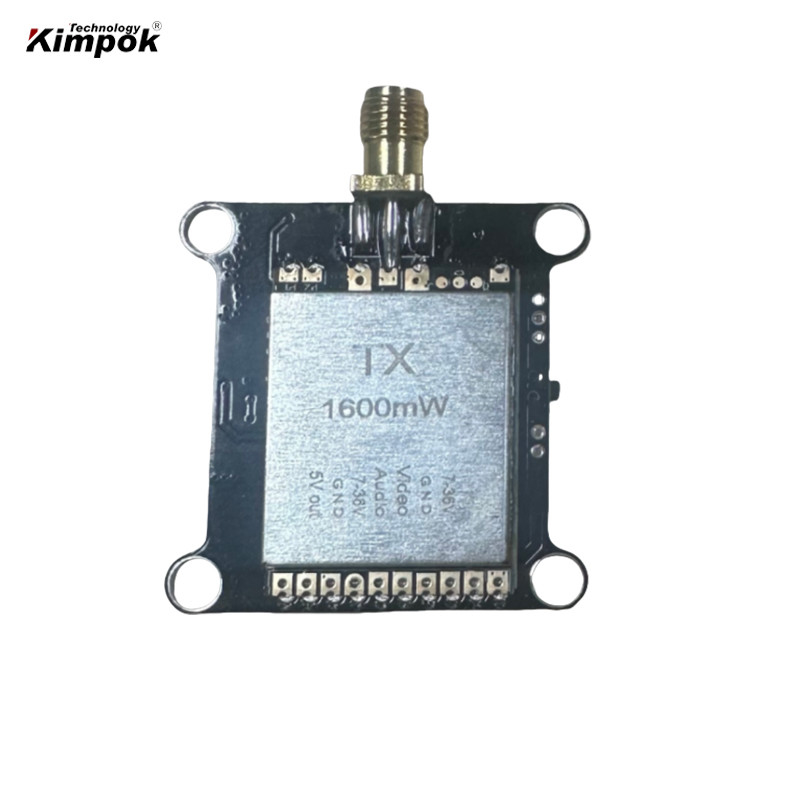

1.2Ghz 1.6W Transmisor y receptor inalámbrico 1.2G Transmisión de imagen FPV con 8 canales
Descripción:
I:Control de botón y luz LED
1. 4 luces verdes representan la potencia de RF:0. 1mW(0)/25mW(D)/200mW(C)/1600mW(H), el valor predeterminado de arranque es 0. 1mW. Presionar el botón durante mucho tiempo podría cambiar a la siguiente frecuencia.cada presión prolongada significa el interruptor de frecuencia y la luz encendida.
Nota:la frecuencia Necesita se ajustará cada vez que el corte de energía oel
2. 8 luces rojas representan la banda, pulsar corto podría cambiar a la siguiente banda, esta operación puede ser ciclada. Cada pulsar corto significa el interruptor de banda y la luz en.
Nota:la operación haSi se utiliza la memoria de configuración, el sistema puede guardar la banda actual cuando El corte de energía No
II. Definición de la interfaz
1El tipo de antena es SMA: la cabeza de la antena es "hilo externo + agujero", y la varilla de la antena es "hilo interno + aguja". Está equipada con una antena "Y" personalizada especial de 1.2Ghz.
2. 7P 1.25 Interfaz de cableado: Rojo: 7-36V IN
Negro: GND (tierra de entrada) Amarillo: Entrada de vídeo
Blanco: entrada de audio de 6.5M
Verde: salida entre 7 y 36 V
Azul: GND (producción en tierra) Púrpura: 5V
III:Especificaciones
| Punto de trabajo |
El SPEC. |
| Banda de frecuencias |
1120-1360Mhz |
| El canal |
8 canales |
| Frecuencia del canal |
1120/1160/1200/1240/1280/1320/1360/1258 (MHz) |
| Potencia de RF |
0. 1mW / 25mW / 200mW / 1600mW |
| Subportador de audio |
6Las señales de radio son de una frecuencia igual o superior a 5 MHz. |
| Tipo de modulación |
FM |
| Control de la frecuencia |
PYR |
| Control del subportador de audio |
PYR |
| Estabilidad de frecuencia |
Las señales de radio son de una frecuencia de más de 100 kHz. |
| Precisión de la frecuencia |
Las señales de radio son las siguientes: |
| El valor de las pérdidas de la empresa |
-26 ± 2 dB |
| S/N ((Cuatro ± 3MHz) |
> 70d antes de Cristo |
| Error de portador del canal |
1dB |
| Puerto de la antena |
50 ohmios |
| Formato de entrada |
NTSC o PAL |
| Nivel de entrada de vídeo |
Tipo 1V±0,2Vp-p |
| Nivel de entrada de audio |
Tipo 1V±0,2Vp-p |
| Temperatura de funcionamiento |
-10°C ~ +60°C |
| Fuente de alimentación de entrada |
CC 7-36V |
| Válvula de salida |
DC 7 a 36 V; DC5 V |
| Dimensión del perfil |
45.5mm(L) * 35.8mm(W) * 8.4mm(H) |
| Posición del orificio de instalación |
30.5 mm x 30.5 mm |
| Peso neto |
10 gramos |
Lista de embalaje
1. módulo VTX 1pc;
2. Antennas de tipo Y 1pc;
3. 7P 1.25 cable de cabeza única 1pc.
