Transmisor de video UAV 3.3G 4W Transmisión de imagen de largo alcance para piezas RC Módulo VTX de 3.3 GHz

Transmisor de video UAV de 3.3G 4W de largo alcance para piezas de RC, módulo VTX de 3.3Ghz

I. Especificaciones

1. 3.3GHz 16 CH:3170MHz-3470MHz

2. Potencia máxima: 4W (25mW/2000mW/4000mW, ajustable)

3. Voltaje de entrada: CC 7V-36V, compatible con entrada de batería 2-8S

4. Conector de antena: Orificio interno hembra SMA

5. Audio inteligente: IRC Tramp

6. Método de disipación de calor: aleación de aluminio carcasa, disipador de calor y ventilador

7. Espaciamiento de agujeros: 20mm*20mm/ø2mm

8. Dimensión: 53mm*28.85mm*16mm

9. Peso: 25.85g

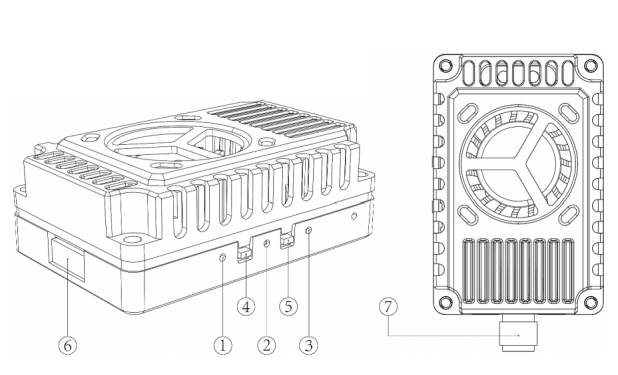

II. Función Introducción

1. Indicador de canal: LED rojo

2. Banda indicador: LED azul

3. Indicador de encendido: LED verde

4. Botón de cambio de banda y canal

5. Botón de cambio de potencia

6. Conector de alimentación 1.0 6P

7. Orificio interno hembra SMA

III.Control Método e indicador LED

1. El botón 4 se utiliza para cambiar de banda y canal; cada vez que se presiona el botón 4 durante un corto período de tiempo para cambiar al siguiente canal, el LED rojo 1 parpadeará, 1.2.3.4.5.6.7.8 en secuencia. La operación puede ser cíclica; consulte el siguiente diagrama para obtener más detalles

!

2. Mantenga presionado el botón 4 para cambiar las bandas de frecuencia. Mantenga presionado durante 5 segundos y el LED azul correspondiente parpadeará, indicando los grupos de frecuencia A y B en secuencia. Esta operación se puede repetir; consulte la figura a continuación para obtener más detalles.

3. El botón 5 es el botón de ajuste de potencia. Cada pulsación corta cambia la potencia en un nivel, alternando entre 25mW, 2000mW y 4000mW. El LED verde es la luz indicadora de encendido, con los siguientes estados como se muestra en la figura a continuación: 25mW parpadea una vez, 2000mW parpadea dos veces y 4000mW parpadea tres veces. Mantener presionado el botón durante 3 segundos entra en modo pit, con la luz verde encendida. Consulte la figura a continuación para obtener más detalles.

VI. Tabla de frecuencias
