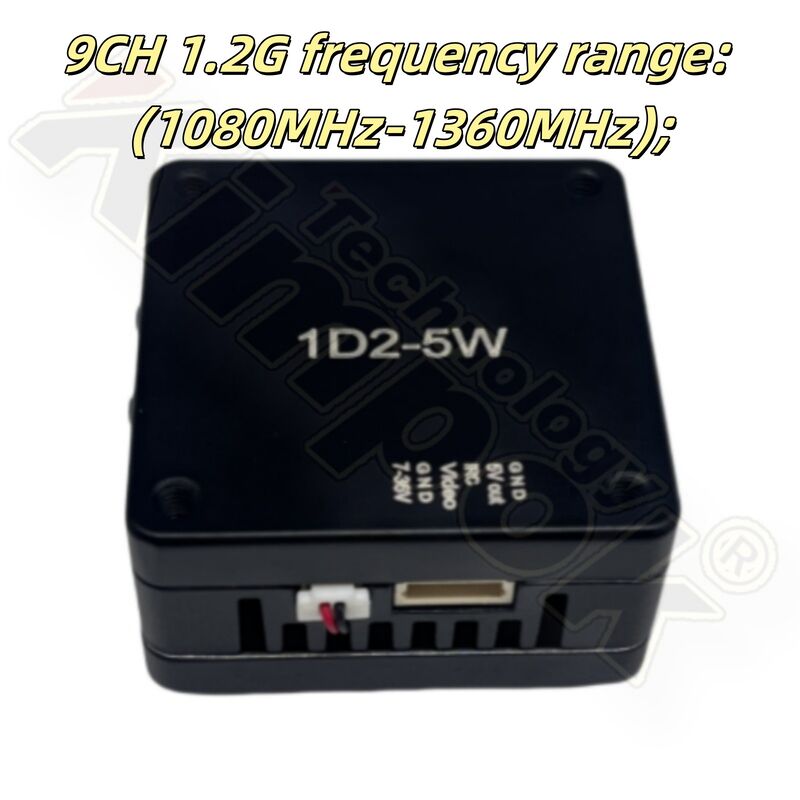

5W 1.2GHz FPV VTX 9CH Transmisor de vídeo 1080MHz-1360MHz

• Rango de frecuencia 9CH 1.2G: 1080MHz-1360MHz
• Potencia máxima: 5W (25mW/5000mW, dos niveles ajustables)
• Voltaje de entrada: CC 7V-36V, compatible con entrada de batería 2-8S
• Conector de antena: MCX
• Audio inteligente: IRC Tramp
• Método de disipación de calor: carcasa de aleación de aluminio, disipador de calor y ventilador
• Espaciamiento de agujeros: 30,5 mm × 30,5 mm / Ø3,0 mm
• Dimensión: 38 mm × 38 mm × 20,7 mm
• Peso: 38g

• Indicador de canal: LED rojo
• Indicador de banda: LED azul
• Indicador de encendido: LED verde
• Botón de cambio de banda y canal
• Botón de cambio de potencia
• Conector de alimentación 6P 1.0
• Soporte de cable de alimentación del ventilador de refrigeración
• Conector de antena MCX

El botón 4 se utiliza para cambiar de banda y canal; cada vez que se presiona el botón 4 durante un corto tiempo para cambiar al siguiente canal, el LED rojo 1 parpadeará, 1.2.3.4.5.6.7.8.9 a su vez. La operación puede ser cíclica.

El botón 5 es el botón de ajuste de potencia, cada pulsación corta cambia la potencia en un paso, alternando entre los dos pasos de 25mW y 5000mW. El LED verde es el indicador de potencia, el estado se muestra en la siguiente figura, 25mW parpadea una vez, 5000mW parpadea dos veces. Mantenga presionado durante 3 segundos para ingresar al modo pit, la luz verde siempre está encendida.

• El VTX debe instalarse con suficiente espacio para garantizar una convección de aire adecuada para la disipación de calor. De lo contrario, la protección contra sobrecalentamiento puede activarse, reduciendo la potencia de transmisión o apagándose.
• Antes de encender, asegúrese del rango de voltaje correcto y la polaridad adecuada para evitar daños a los componentes.
• Antes de encender, asegúrese de que una antena esté correctamente instalada en la salida de RF para prolongar la vida útil del módulo.
• Lea el manual de instrucciones antes de usar para un cableado adecuado y para maximizar la vida útil del módulo.
