1.7G 4W UAV Video Transmitter 8 canales 1680M-1960M FPV VTX Transmisión de imágenes a larga distancia

1.7G 4W UAV Video Transmitter 8 canales 1680M-1960M FPV VTX Transmisión de imágenes a larga distancia

I. Especificaciones

1. 1.7GH.Z es1680MHz-1960 MHz

2. Potencia máxima: 4W(El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.,ajustable)

3. Voltado de entrada: DC 7V-36V, soportando entrada de batería 2-8S

4Conector de la antena:SMA Agujero interior del asiento de la madre

5.El audio inteligente: El IRC Tramp

6. Método de disipación térmica: aleación de aluminioconcha,el disipador de calor y el ventilador

7. Espaciado entre los agujeros: 20 mm*20 mm/ø2 mm

8Dimensión: El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.

9. Peso:25.85 gramos

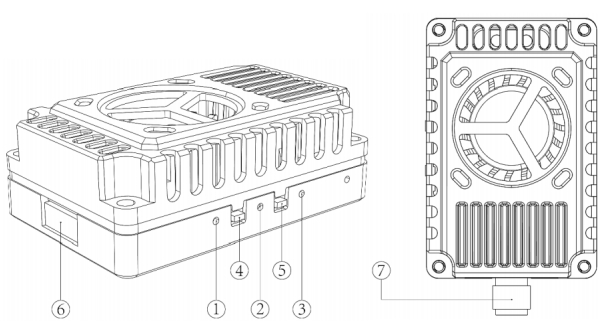

II. FunciónIntroducción

1Indicador de canal: LED rojo

2.BandaIndicador: LED azul

3Indicador de potencia: LED verde

4.Banda yBotón de cambio de canal

5Botón de cambio de energía

6. 1.0 6P Conector de energía

III. Control de las empresasM.Eodo y LEDYo...Indicador

1El botón 4 se utiliza para cambiar de banda y canal; cada vez que se presiona el botón 4 durante un corto tiempo para cambiar al canal siguiente, el LED rojo 1 parpadeará, 1.2.3.4.5.6.7La operación puede ser cíclica; véase el siguiente diagrama para más detalles.

2. El botón 5 es el botón de ajuste de potencia. Cada pulsación corta cambia la potencia por un nivel, recorriendo los cuatro niveles de 25mW, 2000mW y 4000mW. El LED verde es la luz indicadora de potencia,con los siguientes estados, como se muestra en la figura siguiente:Presione y mantenga presionado durante 3 segundos para entrar en modo pit, con la luz verde encendida.Véase la figura siguiente para más detalles.!

Nota: Este dispositivo de transmisión de imagen tiene una función de protección contra la temperatura.la potencia de transmisión del dispositivo de transmisión de imagen se reducirá en un nivelSi la temperatura se mantiene por encima de 100°C, la potencia de transmisión se reducirá en otro nivel hasta alcanzar el nivel de potencia más bajo (25mW).la temperatura del dispositivo de transmisión de imagen disminuiráCuando la temperatura desciende a 95°C, la potencia de transmisión volverá al nivel de potencia establecido originalmente.
