Transmisor de video para drones de alta potencia 5W VTX 1.2G FPV, transmisión de imagen 9CH 25mW 5000mW FPV VTX

Transmisor de vídeo de drones de alta potencia de 5W VTX 1.2G Transmisión de imagen FPV 9CH 25mW 5000mW FPV VTX

I. Especificaciones

1. 9CH rango de frecuencias 1.2G: (1080MHz-1360MHz);

2. potencia máxima: 5W (25mW/5000mW, ajustable en dos niveles);

3Voltado de entrada: DC 7V-36V, soportando entrada de batería 2-8S

4Conector de la antena: MCX

5El audio inteligente: IRC Tramp

6Método de disipación del calor: caparazón de aleación de aluminio, disipador de calor y ventilador

7. Espacio entre los orificios: 30,5 mm*30,5 mm /ø3,0 mm

8Dimensiones: 38 mm*38 mm*20.7 mm

9Peso: 38 g

II. Introducción de las funciones

1Indicador de canal: LED rojo

2Indicador de banda: LED azul

3Indicador de potencia: LED verde

4. Botón de cambio de banda y canal

5Botón de cambio de energía

6. 1.0 6P Conector de energía

7. Contenedor de cable de alimentación del ventilador de refrigeración

8. Conector de antena MCX

III. Método de control y indicador LED

1El botón 4 se utiliza para cambiar de banda y canal; cada vez que se presiona el botón 4 durante un corto tiempo para cambiar al canal siguiente, el LED rojo 1 parpadeará, 1.2.3.4.5.6.7.8.9 a su vez. La operación puede ser cíclica; véase el siguiente diagrama para más detalles.

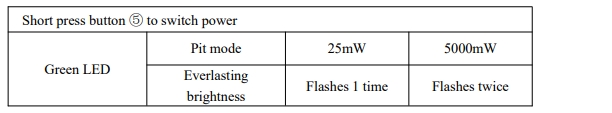

2. el botón 5 es el botón de ajuste de potencia, cada pulsado corto cambia la potencia por un paso, el ciclo entre los dos pasos de 25mW y 5000mW. El LED verde es el indicador de potencia,el estado se muestra en la siguiente figura:, 25mW parpadea una vez, 5000mW parpadea dos veces. Presione y mantenga presionado durante 3 segundos para entrar en el modo pit, la luz verde siempre está encendida.

Nota: Este VTX tiene una función de protección contra la temperatura, cuando la temperatura del micrófono es superior a 100 °C, la potencia del transmisor de este micrófono se reducirá en un paso,si la temperatura sigue siendo superior a 100 °C, seguir reduciendo la potencia en un paso hasta alcanzar la potencia más baja (25 mW); en este momento, la temperatura del micrófono se reducirá y, cuando la temperatura se reduzca a 95 °C, la potencia del transmisor volverá al nivel de potencia establecido originalmente.
