Transmisor de video FPV inalámbrico 1.2G 10W UAV VTX de rango ultra largo 25mW 10000mW Potencia RF ajustable
I. Especificaciones
1.1.2Ghz 9CH: 1080MHz-1360MHz;
2. Potencia máxima: 10W (1W/2.5W/5W,7.5W,10W Ajustable);
3. Voltaje de entrada: DC 15V-36V, compatible con 4-8S entrada de batería
4. Conector de antena: SMA Hembra orificio interior
5. Audio inteligente: IRC Tramp
6. Método de disipación de calor: aleación de aluminio carcasa, disipador de calor y ventilador
SMA Hembra orificio interior Espaciamiento de agujeros: 20mm*20mm/ø2mm
8. Dimensión: 65.8mm*37.3mm*19.3mm
9. Peso: 48.15g

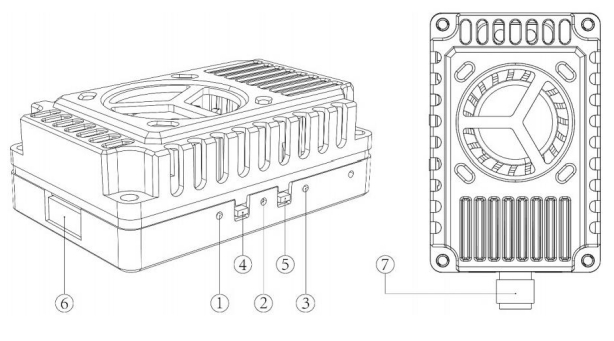

II. Función Introducción
1. Indicador de canal: LED rojo
2. Indicador de banda:LED azul
3. Indicador de encendido: LED verde
4. Botón de cambio de banda y canal5. Botón de cambio de potencia
6. Conector de alimentación 1.0 6P
7.
SMA Hembra orificio interior III. Método de control e indicador LED
1. El botón 4 se utiliza para cambiar de banda y canal; cada vez que se presiona el botón 4 durante un corto período de tiempo para cambiar al siguiente canal, el LED rojo 1 parpadeará, 1.2.3.4.5.6.7.8.9 en secuencia. La operación puede ser cíclica; ¡vea el siguiente diagrama para más detalles!
Presione brevemente el botón 4 para cambiar de canal
| LED rojo |
| CH1 |
CH2 |
CH3 |
CH4 |
CH5 |
CH6 |
CH7 |
CH8 |
CH9 |
Parpadea una vez |
| |
Parpadea dos veces |
Parpadea 3 veces |
Parpadea 4 veces |
Parpadea 5 veces |
Parpadea 6 veces |
Parpadea 7 veces |
Parpadea 8 veces |
Parpadea 9 veces |
2. El botón 5 es el botón de ajuste de potencia. Cada pulsación corta cambia la potencia en un nivel, recorriendo los cinco niveles de 1W, 2.5W, 5W, 7.5W y 10W. El LED verde es la luz indicadora de encendido, con los siguientes estados como se muestra en la figura a continuación: 1W parpadea una vez, 2.5W parpadea dos veces, 5W parpadea tres veces, 7.5W parpadea cuatro veces y 10W parpadea cinco veces. Mantenga presionado durante 3 segundos para entrar en el modo pit, con la luz verde encendida. ¡Vea la figura a continuación para más detalles! |
Presione brevemente el botón 5 Interruptor de encendido
| Verde |
| LEDModo Pit |
1W2.5W |
5W |
7.5W |
10W |
Brillo |
E |
| |
ternoParpadea 1 vez |
Parpadea dos veces |
Parpadea tres veces |
Parpadea cuatro veces |
Parpadea cinco veces |
Nota: Este dispositivo de transmisión de imágenes tiene una función de protección de temperatura. Cuando la temperatura del dispositivo de transmisión de imágenes supera los 100°C, la potencia de transmisión del dispositivo de transmisión de imágenes se reducirá en un nivel. Si la temperatura permanece por encima de 100°C, la potencia de transmisión se reducirá en otro nivel hasta que alcance el nivel de potencia más bajo (25mW). En este punto, la temperatura del dispositivo de transmisión de imágenes disminuirá. Cuando la temperatura descienda a 95°C, la potencia de transmisión volverá al nivel de potencia originalmente establecido. |
